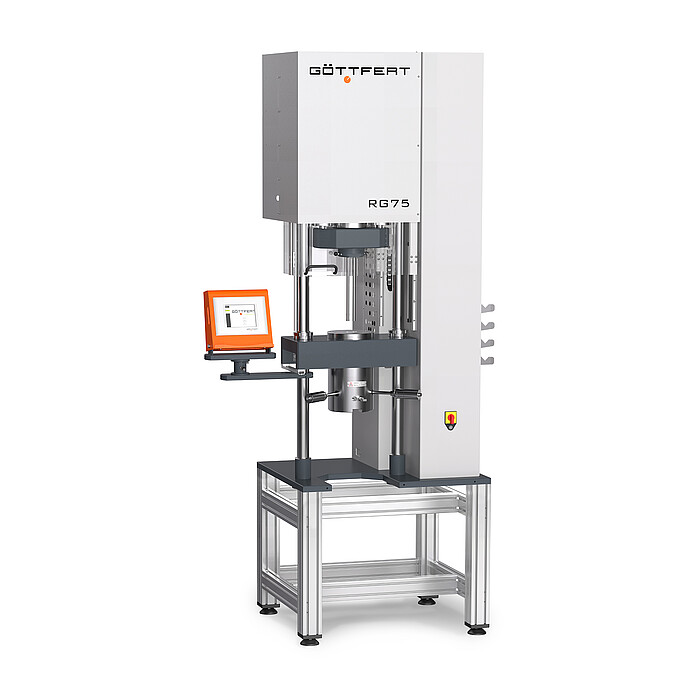

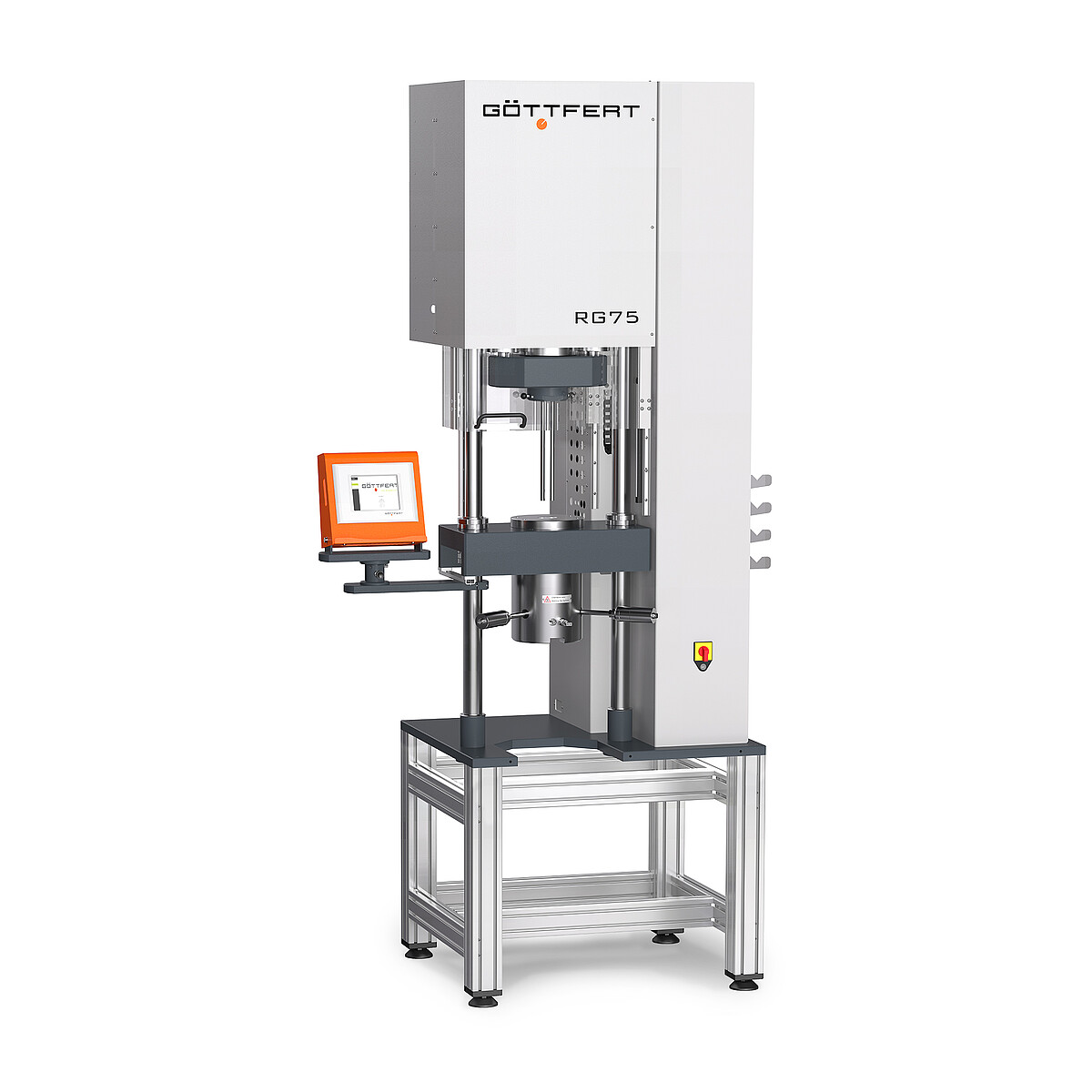

Hochdruck-Kapillarrheometer Göttfert Rheograph 75

  • © Nico Niemeyer
  • © Nico Niemeyer
  • © Nico Niemeyer

Hersteller: Göttfert Werkstoff-Prüfmaschinen GmbH

Kurzbeschreibung: Hochdruck-Kapillarrheometer mit einer Prüfkraft von 75 kN mit hochpräziser Druckmessung. Es stehen verschiedene Kapillarentypen zur Verfügung, die es ermöglichen variable Scherraten zu realisieren. Unterschiedliche Verarbeitungsprozesse lassen sich so nachbilden, ebenso erhöht sich die Bandbreite der prüfbaren Materialien. Neben der etablierten Viskositätsmessung verfügt der Rheograph 75 noch über Add-ons zur Messung der thermischen Leitfähigkeit und der Durchführung von PVT-Messungen. Eine Nachrüstung weiterer Add-ons wie Contifeed, Shark-Skin oder Gegendruckkammer ist möglich.

Proben: Thermoplastische Kunststoffe

Anwendungen: Bestimmung des strukturviskosen Fließverhaltens und der Viskosität thermoplastischer Kunststoffe, Charakterisierung des materialspezifischen Verhaltens zur Auslegung von Kunststoffverarbeitungsprozessen



Technische Daten
Messprinzip Ermittlung rheologischer Kenndaten aus einem Druckgradienten
Mögliche Messungen Viskosität, pVT isobar und isoterm, thermische Leitfähigkeit
Geschwindigkeitsbereich 0,00004 bis 40 mm/s
Temperatur bis 500°C (drei-Kanal-System, Anzeigeauflösung 0,01°C)
Prüfdruckaufnehmer 0 bis 1000 und 0 bis 2000 bar
Signalauflösung 0,005 % vom Nennwert des Druckaufnehmers
Mehrkanalprüfkammer Prüfkanäle
2 x D=9,5 mm
2 x D=12 mm
2 x D=15 mm
3 x D=12 mm
Prüfstempelbeschleunigung 0 auf 40 mm/s in 0,6 s
Sonstiges Wegerfassung mit hochauflösendem Encoder, automatische Druckaufnehmererkennung, integrierter Farb-Touchscreen
Normkonformität ISO 11443, DIN 54811, pvT 17744, ASTM D3835/D5099/D5930 (TC)
