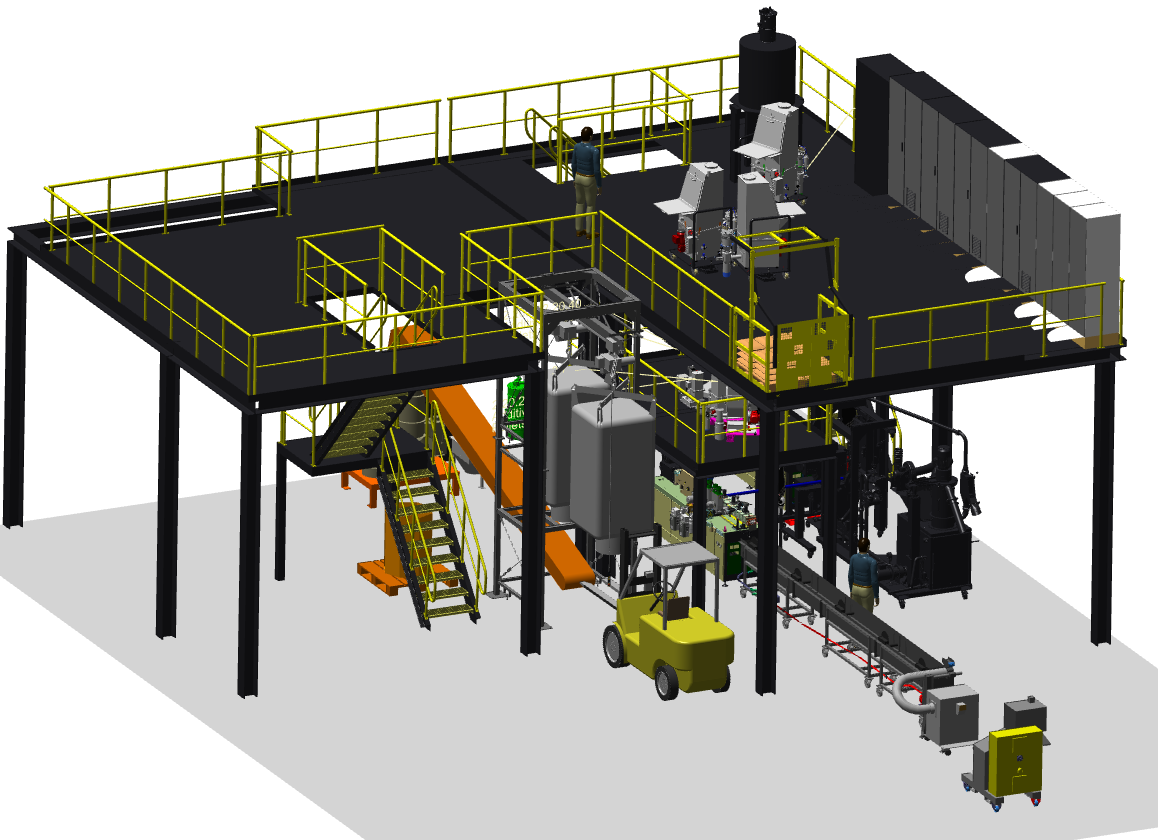

EdelWeissCompounding Technology – Multivariable adaptive Tandem-Extruderlinie
©
Florian Bittner | IKK
Hersteller: KraussMaffei Extrusion GmbH
Kurzbeschreibung: Modular aufgebaute Recyclinganlage bestehend aus verschiedenen interagierenden Einzelaggregaten, einem Aufschmelzextruder und einem Compoundierextruder mit diversen Möglichkeiten der Zugabe von verschiedensten Füll,- Verstärkungs-, und Recyclingstoffen sowie umfangreichem inline-, und online- Analyseequipment (Farbe, Viskosität, Geruch, …).
Proben: Rezepturentwicklung/Rezyklierung/Prozessoptimierung/Prozessanalyse im Forschungs- und Entwicklungsbereich
Aufgabenbereiche: Entwicklung und Adaptierung von hochwertigen Recyclingprozessen bei komplexeren Input-Strömen, Produktspezifische Rezepturentwicklung und Prozessoptimierung.
| Technische Daten | |
| Konfigurationsmöglichkeiten der Extrusionslinie | |
| Aufschmelzlinie | Aufschmelzung > Entgasung > Grobfiltration > Feinfiltration > Granulierung > Abfüllung |
| Compoundierlinie | Compoundierung > Entgasung > Granulierung > Abfüllung |
| Recyclinglinie | Aufschmelzung > Entgasung > Grobfiltration > Feinfiltration > Compoundierung > Entgasung > Granulierung > Abfüllung |
| Materialvorbehandlung | |
| Leichte Schüttgüter | Pelletieren mit Flachmatrizenpresse inkl. Metalldetektion |
| Schwere Schüttgüter | Direkte Bypass-Förderung zur Dosierstation |
| Extrudertyp | 2 x ZE28 BluePower |
| Schneckendurchmesser | 28 mm |
| Gesamtdurchsatz | max. 150 kg/h |
| Materialdurchsatz - Inputstoffe | |
| Anzahl Dosierungen | 6 |
| Additive | 0,5 bis 20 kg/h (Granulat oder Pulver) |
| Granulat | 10 bis 100 kg/h |
| Regrind/Agglomerat/ Pellets | 15 bis 100 kg/h |
| Fasern/Mahlgüter | 5 bis 550 dm3/h |
| Schmelzefiltration | |
| Grobfiltration | Filterfeinheit 630 bis 800 µm |
| Feinfiltration | Filterfeinheit 60 µm und 150 µm |
| Schmelzeentgasung | |
| Aktive Entgasung/passive Entlüftung | Vakuum/Atmosphärisch |
| Anzahl Vakuumentgasung | 1 x 6D/1 x 4D am Extruder und 1 x 4D Seitenentgasung |
| Anzahl atmosphärische Entlüftung | Bis zu 4 x 4D am Extruder |
| Gasinjektionseinheit | Dosierbereich flüssiges CO2: 0,1 bis 3,0 kg/h Dosierbereich verdichteter N2: 0,1 bis 2,0 kg/h |
| Granulierung | |
| Kaltabschlag/Heißabschlag | Trockenstrang/Unterwasser |
| Produktbereitstellung | |
| Abfüllung | Oktabin/BigBag |
| Absackung | 25 kg Säcke |
| Prozess-Analytik | |
| Inline-Flüssigfarbdosiersystem | Gravimetrische Dosierung von 3 Flüssigfarben Fördermenge: 0,5 bis 200 ml/min |
| Inline-Spektralphotometer | Auswertebereich für z. B. L*a*b*-Farbraum: 380 bis 780 nm Spektrale Auflösung in 1 nm-Schritte Verweilzeitmessung und -analyse |
| Atline NIR-Spektrometer | Qualitative und quantitative Inhaltsstoffanalyse Spektralbereich: 1.100 bis 2.500 nm Ermittlung des Feuchtegehaltes |
| Online-Rheometer | Viskositätsbereich: 0,3 Pa·s bis 500 KPa·s Messbereich MFR: 0,0375-29.600 g/10 min Messbereich MVR: 0,07 bis 3.700 cm3/10 min Arbeitsbereich: 40 bis 350 °C |
| Gasentnahme- und Analyseeinheit | Direkte Verkapselung gasförmiger Proben Gasanalyse durch 2 GC FID-Detektor-Module |
